Chci využít pomoci stavebního technologa, co je ode mne vyžadováno?
Písek pro beton zrno 1-2mm, cement, míchačku pro vytvoření betonového pásu, 2-4 pomocné pracovníky, úhrada cestovních výloh. Dva překlady 140x140mm nad každé okno a dveře o 30 cm delší než je stavební otvor. Ocelové roxory 10mm, délka se určuje podle délky věnce x2. Úzký pásek térového papíru na zaslepení otvorů věncové tvárnice, která se zalívá betonem.
Dokumentace
| Technické údaje | Tvárnice STALEFORM 30 Škvárobeton (SB) | Tvárnice STALEFORM 30 Beton (B) | ||||||
| Rozměr | Hmotnost | Minimální pevnost v tlaku | Tepelný odpor | Rozměr | Hmotnost | Minimální pevnost v tlaku | Tepelný odpor | |
| mm | kg | MPa | m2K/W | mm | kg | MPa | m2K/W | |
| Tvárnice TSZ základní | 600x300x150 | 21 | 5 | 0.96 | 600x300x150 | 40 | 9 | 0.32 |
| Tvárnice TSZ půlka | 300x300x150 | 10.5 | 5 | 0.96 | 300x300x150 | 20 | 9 | 0.32 |
| Tvárnice TSZ věncová | 600x300x150 | 18 | - | - | 600x300x150 | 31 | - | - |
| Tvárnice plná | 600x300x150 | 27 | 5 | 0.96 | 600x300x150 | 47 | 9 | 0.32 |
| Tvárnice plná půlka | 300x300x150 | 13.5 | 5 | 0.96 | 300x300x150 | 23.5 | 9 | 0.32 |
Tepelně izolační vlastnosti
Stavbu postavenou z tvárnic suchého zdění STALEFORM je vždy potřeba doplnit tepelnou izolací tak jako veškeré stavby. Tvárnice mají především zajistit nosné vlastnosti stavby. Tepelné vlastnosti tvárnic lze zlepšit vyplněním dutin sypaným polystyrenem nebo perlitem. Hodnota tepelného odporu tvárnice s vyplněnými dutinami se zvýší o 0.4 m2K/W na hodnotu 1.36 m2K/W. V tabulce tepelných vlastností zdiva je předpokládáno zateplení fasádním polystyrenem EPS70.

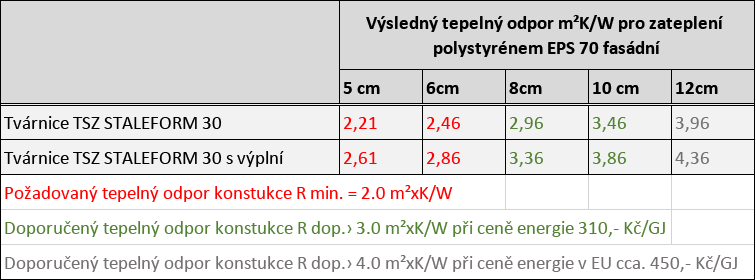

| Výsledný tepelný odpor m2K/W po zateplení polystyrénem EPS 70 fasádní | |||||
| 5 cm | 6 cm | 8 cm | 10 cm | 12 cm | |
| Tvárnice TSZ STALEFORM 30SB | 2.21 | 2.46 | 2.96 | 3.46 | 3.96 |
| Tvárnice TSZ STALEFORM 30SB s výplní |
2.61 | 2.86 | 3.36 | 3.86 | 4.36 |
| Požadovaný tepelný odpor konstrukce R min.= 2.0 m2xK/WDoporučený tepelný odpor konstrukce R dop.> 3.0 m2xK/W při současné ceně energie 310,- Kč/GJDoporučený tepelný odpor konstrukce R dop.> 4.0 m2xK/W při ceně energie v EU cca 450,- Kč/GJ | |||||
Dodavatelské údaje

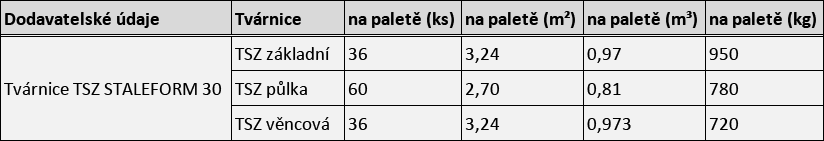

| Dodavatelské údaje | tvárnice | na paletě [ks] | na paletě [m2] | na paletě [m3] | na paletě [kg] |
| Tvárnice STALEFORM 30 SB | TSZ základní se zámkem | 36 | 4.32 | 1.30 | 1008 |
| TSZ půlka se zámkem | 60 | 2.70 | 0.81 | 630 | |
| TSZ věncová se zámkem | 36 | 3.24 | 0.973 | 648 | |
| základní plná | 42 | 3.78 | 1.135 | 1134 | |
| půlka plná | 60 | 2.70 | 0.81 | 590 | |
| Tvárnice STALEFORM 30 B | TSZ základní se zámkem | 36 | 3.24 | 0.973 | 1440 |
| TSZ půlka se zámkem | 60 | 2.70 | 0.81 | 1000 | |
| TSZ věncová se zámkem | 36 | 3.24 | 0.973 | 1116 | |
| základní plná | 36 | 3.24 | 0.973 | 1692 | |
| půlka plná | 60 | 2.70 | 0.81 | 1200 |
Osvědčení pro tvárnice suchého zdění STALEFORM
Tvárnice STALEFORM jsou odzkoušené TZÚS v Brně dle ČSN 723 3182, ČSN 72 2605 a ČSN 72 3101:
- měření aktivit přírodních radionuklidů
- pevnosti, rozměrech a objemové hmotnosti
Dodatky
- 1 m2 zdiva o tloušťce 300 mm obsahuje 11.11 ks tvárnic
- 1 m3 obsahuje 37 ks tvárnic
- tvárnice STALEFORM vyhovují ČSN 723 3182 a ČSN 72 2605 o mrazuvzdornosti
- tvárnice STALEFORM vyhovují hlediskům bezpečnosti a ochrany zdraví podle "Podmínek a schvalování" platných od roku 1995
- tvárnice STALEFORM se dopravují na paletách typu EURO
